ELFシリーズ(ロングストロークタイプ)
カタログ / 取扱説明書/CAD特長
- 吊り下げ質量調整の目安になるゲージを搭載(ELF-15～70)
- 落下防止装置付きで、万一のスプリング破断の際も、吊り下げ物は落下しません
- プラグ方式ワイヤロープ(ELF-15～70)
- ドラムロック機構
- カートリッジ式スプリング(ELF-15～70)
- PTF-125とカラビナ対応

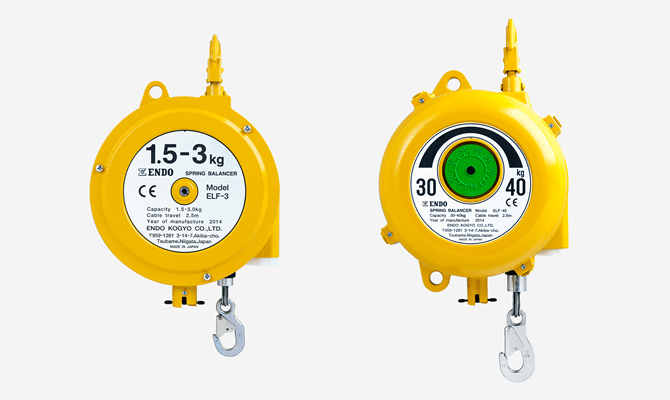

商品画像
ELFシリーズ
張力調整方法(ウォーム式)
仕様
| 型式 | 容量(kg) | ｽﾄﾛｰｸ (m) |
ﾜｲﾔﾛｰﾌﾟ径 (Φmm) |
質量 (kg) |
ｽﾌﾟﾘﾝｸﾞ 調整 |
落下防止 装置 |
ﾄﾞﾗﾑﾛｯｸ 機構 |
|---|---|---|---|---|---|---|---|
| ELF-3 | 1.5～3.0 | 2.5 | 3.0 | 4.6 | ウォーム式 | 〇 | 〇 |
| ELF-5 | 3.0～5.0 | 2.5 | 3.0 | 4.8 | 〇 | 〇 | |
| ELF-9 | 5.0～9.0 | 2.5 | 3.0 | 5.4 | 〇 | 〇 | |
| ELF-15 | 9.0～15.0 | 2.5 | 4.76 | 10.0 | 〇 | 〇 | |
| ELF-22 | 15.0～22.0 | 2.5 | 4.76 | 10.2 | 〇 | 〇 | |
| ELF-30 | 22.0～30.0 | 2.5 | 4.76 | 11.0 | 〇 | 〇 | |
| ELF-40 | 30.0～40.0 | 2.5 | 4.76 | 14.5 | 〇 | 〇 | |
| ELF-50 | 40.0～50.0 | 2.5 | 4.76 | 14.9 | 〇 | 〇 | |
| ELF-60 | 50.0～60.0 | 2.5 | 4.76 | 17.1 | 〇 | 〇 | |
| ELF-70 | 60.0～70.0 | 2.5 | 4.76 | 18.0 | 〇 | 〇 |
オプション品
