SBSシリーズ
カタログ・外形寸法
/
取扱説明書/CAD
特長
- 容量1.5kg~5.0kg
- BSシリーズに比べて一回り小型のタイプとなります
- ワイヤロープ(Wタイプ)とナイロンロープ(Nタイプ)が選べます

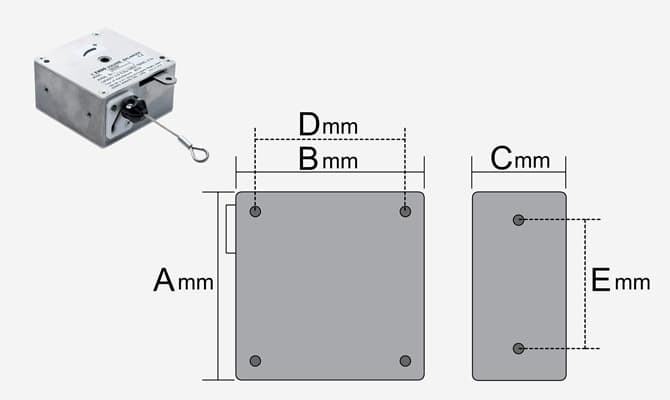

仕様
型式 |
容量 (kg) |
ロープ種類 |
ストローク (m) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
SBS3W |
1.5~3.0 |
ワイヤ |
0.5 |
98 |
98 |
57 |
86 |
60 |
SBS5W |
3.0~5.0 |
SBS3N |
1.5~3.0 |
ナイロン |
SBS5N |
3.0~5.0 |
