反力吸収アーム HKAシリーズ

カタログ / 取扱説明書/CAD
特長
  • スプリングバランサーが内蔵されていない、トルクアームのみの製品です
  • 既存のスプリングバランサーと組み合わせての使用が可能です
  • バランサーを付け替えることにより、より広い荷重範囲での使用が可能です

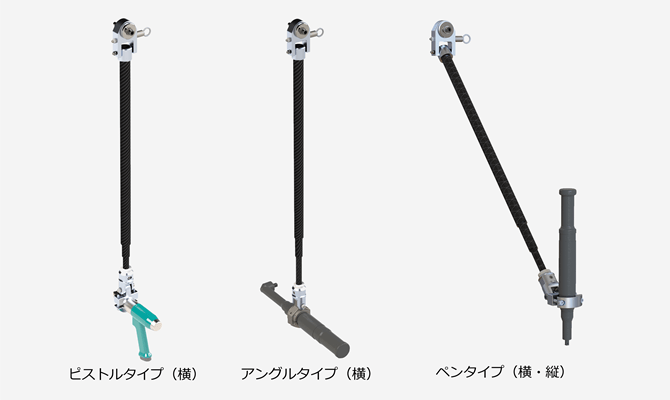

商品画像
仕様
型式 最大許容
トルク
(Nm)
ストローク
(mm)
最大長さ
(mm)
最小長さ
(mm)
ロッド数 質量
(kg)
HKA30N1550 30 870 1548 678 3 1.5
HKA60N2050 60 1180 2019 839 3 1.7
HKA120N2100 120 1230 2092 862 3 2.3
HKA200N2050 200 1180 2033 853 3 2.7
HKA300N2500 300 1480 2480 1000 3 3.2
