スリップリング
SRP-3003
商品のご相談については、お近くの営業所へお問い合わせください。
特長
- 小型でありながら堅牢なボディを採用した高性能なスリップリング。
- 新ブラシ方式（特許取得※）により、途切れることなく安定した通信を 実現。
- ※SRP シリーズ PAT.NO 5094471

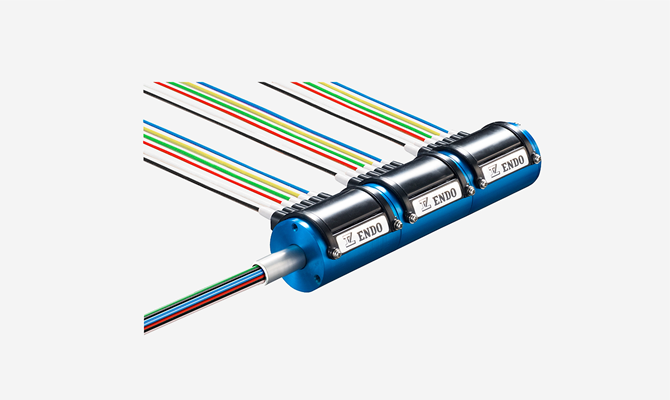

商品画像
SRP-3003
資料ダウンロード
仕様
| 型式 | SRP-3003 |
|---|---|
| 規格 | RS-422/485/232C 他対応 |
| 接触抵抗値 （ケーブル含む） | 通0.16Ω ※初期値 |
| 絶縁抵抗 | DC500V 50MΩ以上 |
| 電気構成 | 通信用 AC・DC 250V 0.3A 4～18 極 ※偶数極のみ |
| 回転トルク | 0.03N・m～0.1N・m 以下 （300gf・cm～1000gf・cm 以下） |
| 許容軸荷重ラジアル | 13N（1.3kgf） |
| 許容軸荷重スラスト | 13N（1.3kgf） |
| 耐振動 | 5G 以下 |
| 保護構造 | IP4X 相当 |
| ケーブル | シャフト・ボディ側 0.3mm² 電線 1m 付 |
| 許容回転数 | 400min⁻¹(rpm) |
| 回転寿命 | メンテナンスフリーにて 3000 万回転 |
| 使用環境 | 0℃～50℃以下結露なきこと 標高1000m以下 |
| 質量 | 約 110g（6 極） 約 260g（12 極） 約 350g（18 極） |
