スリップリング
SRP-DN5
商品のご相談については、お近くの営業所へお問い合わせください。
特長
- 小型でありながら堅牢なボディを採用した高性能なスリップリング。
- 新ブラシ方式（特許取得※）により、途切れることなく安定した通信を 実現。
- ※SRP シリーズ PAT.NO 5094471
- DeviceNetTM 規格準拠

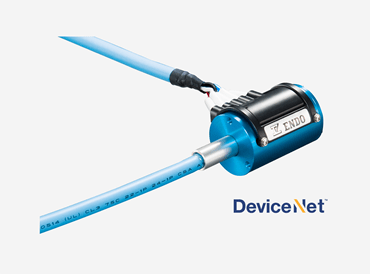

商品画像
SRP-DN5
資料ダウンロード
仕様
| 型式 | SRP-DN5 |
|---|---|
| 規格 | DeviceNet TM 準拠(細ケーブル) |
| 接触抵抗値 （ケーブル含む） | 赤・黒極 0.11Ω 青・白極 0.21Ω シールド 0.12Ω※初期値 |
| 通信速度 | Max500Kbps（DeviceNet TM 規格） |
| 電気構成 | 通信用 0.3A 2 極（青・白）
通信電源 DC24V 3A 2 極（赤・黒）シールド 1 極 |
| 回転トルク | 0.03N・m 以下（300gf・cm 以下） |
| 許容軸荷重ラジアル | 13N（1.3kgf） |
| 許容軸荷重スラスト | 13N（1.3kgf） |
| 耐振動 | 5G 以下 |
| 保護構造 | IP4X 相当 |
| ケーブル | シャフト・ボディ側 DeviceNet TM 細ケーブル 1m 付 |
| 許容回転数 | 400min⁻¹(rpm) |
| 回転寿命 | メンテナンスフリーにて 3000 万回転 |
| 使用環境 | 0℃～50℃以下結露なきこと 標高1000m以下 |
| 質量 | 約 250g |
